三聲電子口哨音效芯片 AC3KS03/Sop8

三聲電子口哨音效芯片資料AC3KS03 三聲電子口哨音效芯片資料下載，右鍵可以另存為

三聲電子口哨警報音效芯片應用電路資料:量大單價低至0.38元

AC3KS03是一顆常見的標準的高分貝三聲電子口哨聲芯片，常用于電子口哨，警報器，以及各種小家電產品警報提醒，無需震蕩電阻，三種音效可選。
三聲電子口哨報警芯片是一顆價格便宜，性價比極高的OTP芯片，共有3個I/O口，存儲3段口哨報警音效，音質效果好，音量大，聲音尖銳，穿透力強。貼片八腳出貨，外圍電路簡單，產品方案成本極低。Out單路信號輸出，外接三極管與三腳電感推蜂鳴片。
需要音量大的場合，可調整合適的功放電路，可推動大功率喇叭，否則在功放芯片的放大功率倍數影響下，音量調節等級變化可能會不明顯。

功能應用：拔動開關0-1-2-3對應檔位即可切換三種不同音效；
按下播放鍵發出聲音，松開停止，長按長響功能；
可不接拔動開關，直接按鍵控制三種音效。

三聲電子口哨警報音效芯片主要出貨形式:

1，Sop8貼片8腳硬封裝（主推）。2，可以定制COB（AC80E供參考）
電子口哨音效芯片功能敘述:
可選擇3種聲效，通過IO口進行聲音效果選擇；
外接NPN晶體管可驅動喇叭，單音演奏；
Sop8小貼片體積封裝，上電自動復位；
撥位開發選擇后按鍵觸發，上電循環響警報聲。

三聲電子口哨聲音效果下載:

電子口哨三聲報警下載1,僅供參考。

聲音內容：電子口哨音效，上電長響

更多兩聲口哨聲AC8VC28

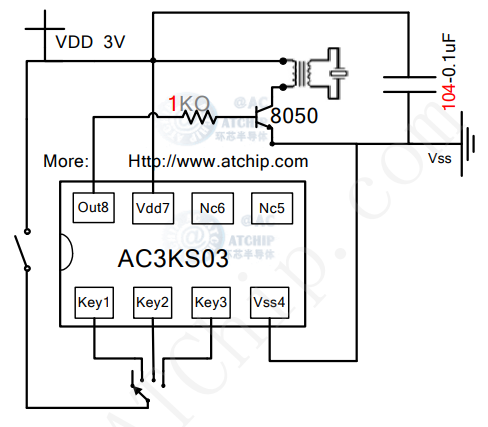

三聲電子口哨芯片應用電路:

觸發方式：上電長響，放大電路推蜂鳴片。

此電路可以直接驅動喇叭，三腳電感升壓推蜂鳴器發聲電路，還得根據需求自行調節。

1K的電阻和104電容根據產品應用不同，可以省略。
THE IC SUBSTRATE SHOULS BE CONNECTED TO VDD
*以上電路供參考，如有修改，恕不另行通知！

AC3KS03三聲電子口哨音效芯片軟封裝sop8腳位圖 (供參考)

AC3KS03 / sop8 小體積貼片芯片 三聲電子口哨音效芯片貼片8腳 (sop8 SIZE):

最常用最常見的硬封裝形式： 貼片八腳sop8貼片8腳封裝 通過SEL腳進行聲音效果選擇。   符 號 描 述 腳 位 Key1 口哨聲報警音效1 1 Key2 口哨聲報警音效2 2 Key3 口哨聲報警音效3 3 Vss 電源負極接地 4 Nc 留空 5 Nc 留空 6 VDD 電源正極 7 DAC 聲音輸出腳 8

符 號 描 述 腳 位 Key1 口哨聲報警音效1 1 Key2 口哨聲報警音效2 2 Key3 口哨聲報警音效3 3 Vss 電源負極接地 4 Nc 留空 5 Nc 留空 6 VDD 電源正極 7 DAC 聲音輸出腳 8

觸發方式：SEL腳位和電源正極或負極相連進行聲音選擇，NPN推蜂鳴器。

電子口哨音效芯片電氣特性參數（ELECTRICAL CHARACTERISTICS）： 　　　　　

請注意！ 靜電敏感器件請做好電磁干擾防范。

三聲電子口哨聲音效芯片的常見應用場合：　　　　　

1, 適用于運動競技、緊急突發狀況、交通指揮、軍事訓練、寵物訓練、騎行喇叭等場合，內置三種聲音可供選擇，音量大，聲音尖銳，穿透力強。
2，四檔拔動開關切換選擇三種不同聲音，按下播放鍵發音，松開停止，長按長響。

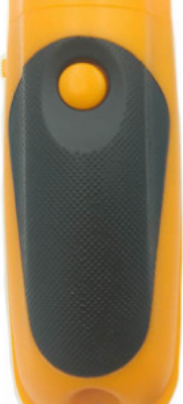

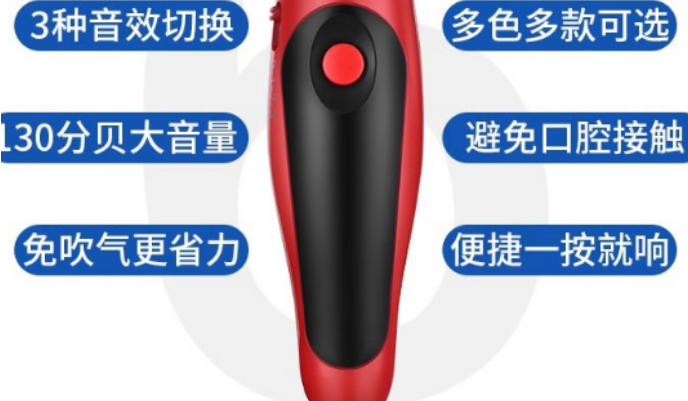

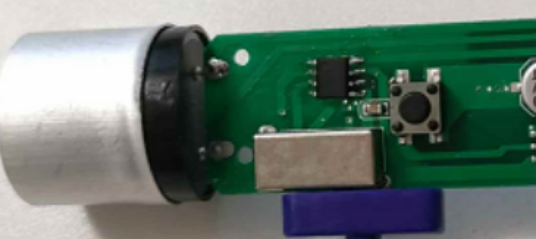

3, 相關圖樣：

Three Whistle Sound Description:
This chip is a new type of CMOS sound generator designed with sound composite system using minimum application circuit .It is dedicated to the applications such as whistle, alarm, etc. and is easy for you to design your consumer products.
