三極管開關電路限流電阻怎么選取
來源：https://www.bilibili.com/opus/811529135927066630

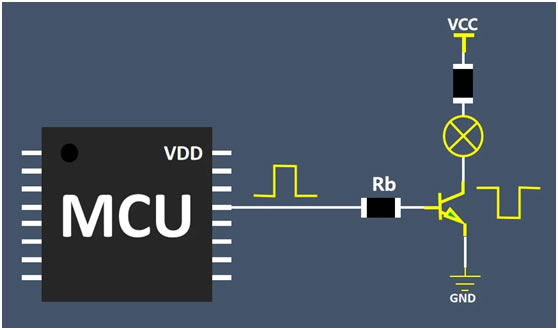

這是一個MCU驅動小功率器件的電路，這里僅用小功率燈珠代替負載，電路中用到了一個NPN的三極管，這個三極管在這里充當一個開關。

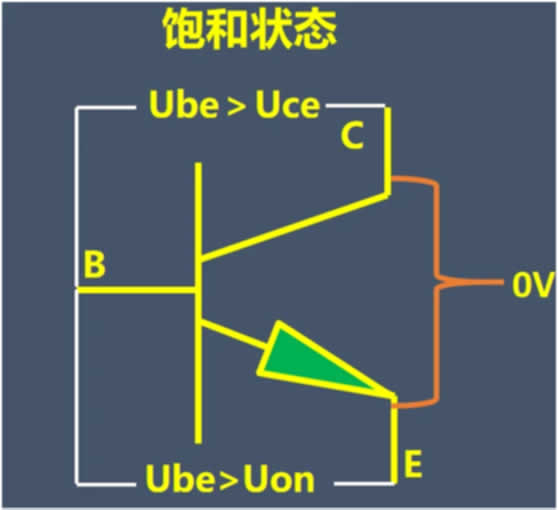

三極管當作開關時其工作在飽和狀態，BE間的電壓要大于開啟電壓，同時BE間的電壓大于CE間的電壓，CE間的電壓可以近似的看成是0。
當MCU輸出低電平，三極管截止，沒有電流流過負載。
當MCU輸出高電平，三極管飽和導通，負載有電流流過，那么怎么去選取三極管基極的限流電阻RB呢？
假設MCU輸出的低電平是0V，高電平是3.3V，燈珠的導通壓降為2V，額定工作電流為20mA,又因為三極管飽和導通時CE電壓約為0，所以可以計算出燈珠的限流電阻取150歐姆。

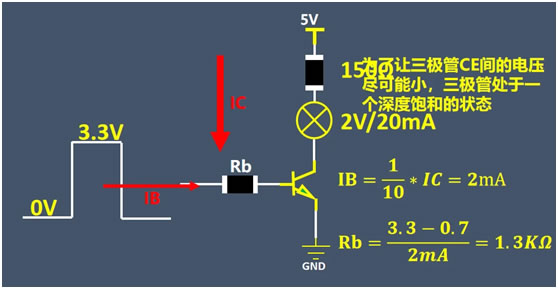

為了讓三極管CE間的電壓盡可能小，三極管處于一個深度飽和的狀態，一般三極管基極的電流取集電極電流的十分之一，這里也就是2mA，三極管導通電壓取0.7V，所以有Rb為1.3K歐姆。
所以MCU通過三極管驅動這個燈珠的電路就是這個。
Rb=1.3kQ 3.3V/3V供電時極高電平2.8伏左右
如果三級管集電極電流比較大，這里IB的取值可能要大于IC的十分之一，才能使ce間的電壓盡可能小。

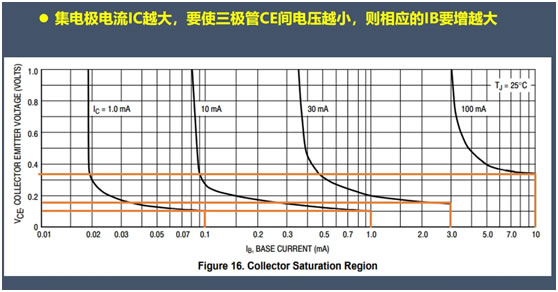

這個圖說明如果B極電流越大，CE電壓差就越小，相應的燈的電壓越小。

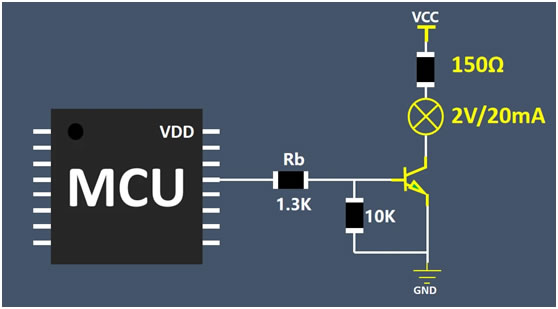

MCU上電時其IO一般為輸入狀態，所以為了讓三極管上電時有一個確定電平，這個電路還會在三極管基極加一個下拉電阻，取值一般是10K，這個10K電阻會分走基極大概0.07mA的電流，這個對于基極的電流來說是可以忽略的。
需要注意的是，上面計算的基極限流電阻，在IC電流不大時是有比較大的余量的，所以在一定范圍內增大RB，三極管還是會工作在飽和狀態，電路任然能正常工作。
實際應用：電子界的 “潛規則”
如今 0.1uF 陶瓷電容已成行業標配：單片機的 VCC 腳、運放的供電端、射頻模塊的電源口，到處都能看到它的身影。甚至有些芯片 datasheet 里會嚴厲警告：“必須在 VDD 和 GND 間放置 0.1uF 陶瓷電容，否則不保證工作正常。”
不過也有靈活應變的時候：對付超高頻芯片（比如 GHz 級射頻電路），會再并一個 0.01uF 電容 “雙保險”；電源入口處則會配個 10uF 電解電容 “打配合”。但這顆 0.1uF 的 “主力軍”，地位始終穩如泰山。
說到底，0.1uF 電容的普及，是科學計算、工程實踐和成本妥協的完美平衡。它就像電子世界里的 “萬金油”，不貴、好用、還靠譜 —— 難怪工程師們對它愛得深沉。下次焊電路時，可別忘了給芯片安排上這個 “貼身保鏢” 哦。
請注意！
靜電敏感器件請做好電磁干擾防范。 |
 |
電路操作注意事項：
靜電在很多地方都會產生，采取下面的防護措施，可以有效的防止 MOS 電路由于受 靜電放電影響而損壞：。
● 操作人員要通過防靜電腕帶接地。
● 設備務必外殼接地。
● 裝配過程中使用的工具必須接地。
語音芯片常見注意事項：
1,語音芯片的喇叭常規為：8歐0.25-0.5瓦。歐姆值范圍：8-32歐，值變大時音量變小變?nèi)?。歐功率值范圍：0.25-1瓦（W）。無法驅動4歐喇叭和2W以上的喇叭。
2,語音芯片電路中正負極的104電容（0.1uF），除極少數簡易功能芯片在紐扣電池4.5V以下供電時，都不能省去，否則會引發不發聲音，聲音中斷，雜音等不良情況。
● 電容設計線路板時，離芯片越近越好!
● 正負極的104電容，除特別注明的簡易功能芯片外，一定不能省!
3,應用電路中存在變壓器，馬達和大電感元件時，語音芯片應按電磁規范，做好相應防范措施，語音芯片屬于敏感器件。
