六腳叮咚門鈴芯片貼片貼片6腳叮咚聲

六腳叮咚門鈴芯片貼片（語音效果）Sot6貼片6腳叮咚聲/AC3CM23原理圖下載　　右鍵點擊目標另存為可以下載　　　

六腳叮咚門鈴芯片貼片叮咚聲Sot6:

AC3CM23 貼片叮咚聲門鈴芯片Sot23-6是一顆常規的便宜叮咚門鈴芯片，共有2首叮咚，芯片第三腳是叮咚3聲，第四腳是叮咚2聲，PWM直接驅動喇叭，音質效果好，音量大，價格便宜，性價比特別高。

共有2個按鍵， Pin3叮咚3聲DD3s， Pin4叮咚2聲DD2s，極致的低價格，高性價比。

觸發方式：DD3s Key: L/U/I(叮咚門鈴三聲音樂播放鍵Pin3，長按長響不可打斷)

DD2s Key: E/U/R(叮咚門鈴二聲音樂播放鍵Pin4，按一次響一次可打斷)

強大的價格優勢，量大預定低至0.16元 (芯片行情穩定時期)，高性價比的不二選擇

觸發方式：DD2 Key: E/U/R(叮咚門鈴二聲音樂播放鍵Pin4，按一次響一次可打斷)
     DD3 Key: 叮咚門鈴三聲音樂播放鍵Pin3，長按長響不可打斷)
    需叮咚1聲DD1時，建議產品選擇AC3CM12，效果接近，成本更低(同為語音效果)。
    音樂效果的叮咚一聲兩聲請選擇AC8DD12,量大單價0.30
    語音叮咚聲功能再升級，支持DAC和音量調節AV8VC12，AC9DD23更多門鈴產品選型

叮咚聲門鈴芯片SOT貼片六腳曲目列表：叮咚聲效果再升級，支持DAC和音量調節見AV8VC12，全新的叮咚效果。悅耳動聽！
單獨叮咚三聲音效下載

1,叮咚三聲/ DingDong3sound 2,叮咚兩聲/ DingDong DingDong

全部試聽請點擊下載：      叮咚門鈴芯片IC AC3CM23下載　右鍵可另存為　　

叮咚聲門鈴芯片的優勢：　　　　

叮咚門鈴芯片SOT23-6貼片六腳曲目：共2首叮咚

更多叮咚門鈴芯片語音產品選型（AC8VM系列）：
1，叮咚一聲，帶三級音量控制AC8VC01 （AC8VC系列）。
2，叮咚兩聲，帶三級音量控制AC8VC02 （AC8VC系列）。
3，叮咚一聲兩聲，帶三級音量控制AC8VC12 （AC8VC系列）。

和旋叮咚聲語音低價OTP解決方案（AC9GD系列）：
1，叮咚一聲，EUI按一次響一次不可打斷帶三級音量控制AC9GD81 （AC9GD系列）。
2，叮咚兩聲，EUI按一次響一次不可打斷帶三級音量控制AC9GD82 （AC8VC系列）。
3，叮咚三聲，EUI按一次響一次不可打斷帶三級音量控制AC9GD83 （AC9GD系列）。

更多標準產品，請進

叮咚門鈴芯片聲音內容：叮咚聲音效

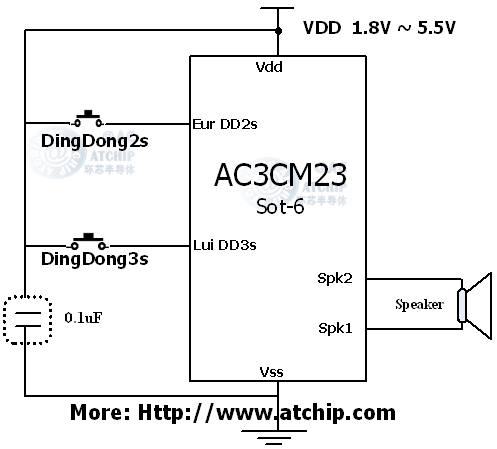

AC3CM23 六腳叮咚門鈴芯片應用電路接線方法：

正負極104電容（0.1uF）距離芯片位置盡快控制在1cm以內。
Sot-6硬封裝盤裝（每盤3000Pcs）交貨，價格便宜，體積小，方便貼片。

AC3M01警報聲音效報警器芯片貼片SOT23三極管腳位圖 (供參考)

AC3CM-SOT23-6封裝貼片三個腳 六腳叮咚門鈴芯片（貼片三極管樣式）

最常用最常見的硬封裝形式： 貼片六個腳SOT23-6封裝 PIN NAME 1 Vdd 2 Vss 3 Lui DD3s 4 Eur DD2s 5 Spk1 6 Spk2

芯片腳位功能 NAME 描述 Vdd 電源正極 Vss 電源地/負極 Lui DD3s 長按長響不可打斷 Eur DD2s 可打斷,按一次響一次 Spk1 聲音輸出 Spk2 聲音輸出

語音門鈴音樂IC / 門鈴語音芯片2首常見應用場合： 　　　　　

可視門鈴，樓宇對講，無線門鈴，高端門鈴產品，門內外語音對講，智能貓眼可視門鈴，可視對講門鈴，可視對講系統,樓宇可視對講，樓宇對講，別墅可視對講系統，貓眼門鈴。
無線可視門鈴是一款電子設備，具備“集體化控制”獨特優勢的雙向智能網絡控制系統平臺，完全依照人們的需求以及現代家居生活需要而研發。無線可視門鈴簡介無線可視門鈴英文名稱是 wireless Video door phone或wireless Video door bell。

2, 相關圖樣：

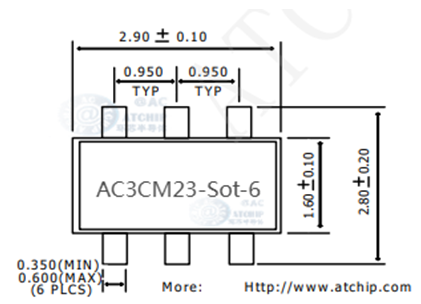

六腳叮咚門鈴芯片SOT23-6三極管封裝尺寸資料（常規產品供參考）：
