十秒錄音芯片acL1510SY資料 10秒錄音芯片/SOP16
十秒錄音芯片acL1510SY資料 十秒錄音芯片acL1510SY資料下載，右鍵可以另存為
十秒錄音芯片acL1510SY資料簡介:超高音質版本的錄音芯片
ACL1510SY是一顆支持3-20秒的錄放音芯片, 8K的聲音采樣率時為12秒（標準出樣不能更改）,通過程序開發來進行秒數的調節,省去了不必要的振蕩電阻，以實現用戶的功能所需.
最新產品AC60系列包含有AC6010-10秒錄音芯片，AC6013-10秒錄變音IC，AC6030-30秒錄音芯片，AC6033-30秒錄變音IC，具有通過程序開發來進行秒數調節的功能，以實現用戶的功能所需.
十秒錄音芯片acL1510SY產品系列的優勢:
1, acL1510SY/10秒錄音芯片有掉電保存功能,在更改電池后,聲音還是保存在芯片內部；
2, 工作電壓2.4V—5.5V；
上電自動復位；
3, 簡單易用的錄放功能,錄音時間長度10秒.價格便宜,性價比高；
4, 輸出方式：16位PWM聲音輸出直推喇叭 /（DAC外接放大電路,需定制）；
5，成熟的市場產品, 超過 10 年的數據保留期。
錄開始音滴一聲提示音效果下載:
錄音滴一聲提示音下載1（錄音開始滴一聲提示音,錄音結束滴兩聲提示音 ）;
十秒錄音芯片電氣特性參數（ELECTRICAL CHARACTERISTICS）：
Parameter參數 |
Symbol
符號 |
Conditions
測試條件 |
Min
最小 |
Type
典型 |
Max
最大 |
Unit
單位 |
Operating voitage 工作電壓 |
VDD |
|
2.5 |
4.5 |
5 |
V |
OPerating current 工作電流 |
IOP |
No Load |
- |
7 |
|
mA |
Standby Current 靜態電流 |
Isb |
|
|
10 |
20 |
uA |
Operating temperature 工作溫度 |
Temp |
|
0 |
25 |
60 |
℃ |
聲音內容：10秒錄音放音，超高比特率和采樣率。

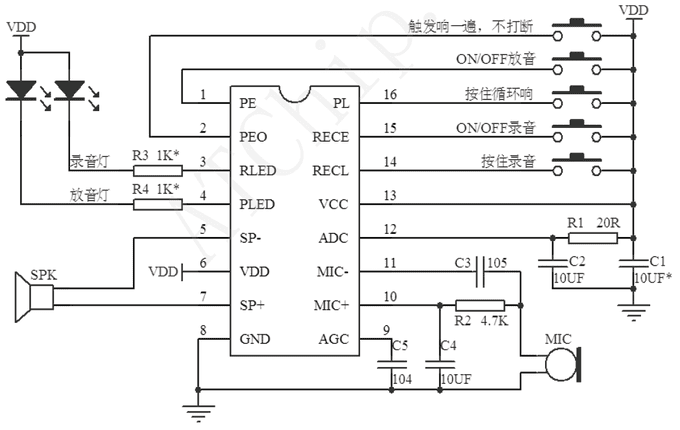

十秒錄音高品質錄音放音芯片應用電路:
觸發方式：按鍵模式
注：優化區域（Optimize zone）電路的所有元器件不得減少取消。AGC接地電容必須是680pF。。
注意事項：
1， 優化區域電路Pcb應用設計時，離ic的距離請保持在1cm以內。越近越好！C0電容（10uF）盡量保持在0.6cm以內。
2， R0的阻值根據電壓調整，5V建議33R，3.7V建議10R。常規錄音應用環境下阻值為10R即可。
3， C0的電容阻值根據電路穩定性調整，常規應用為10uF，部分電路應用需要10uF-33uF來調試。
4， Rnc常規應用懸空。AGC接地電容必須是680pF,否則錄音不正常。
。
THE IC SUBSTRATE SHOULS BE CONNECTED TO Vss
*以上電路供參考，如有修改，恕不另行通知！
十秒錄音高品質錄音放音芯片的常見應用場合:
1,喊話器擴音器（Audible and visual alarm）又叫聲高音喇叭，是一種用在危險場所，通過錄音聲音和各種光來向人們發出示警提醒信號的一種警示信號裝置。
疫情期間現場錄音重復播放提醒進入小區請佩戴口罩，測量體溫等，還可使用于石油、化工等行業具有防爆要求的1區及2區防爆場所，可以露天、室外使用。
2, 錄音賀卡語音留聲紀念產品，賀卡也被稱為問候卡，是在慶祝日或特殊情況下進行問候的卡片。
錄音卡用錄音芯片現場錄制自己的聲音，錄制想告訴對方的話，通俗易懂，誠實地感動，非常適合朋友和情侶的感情互動。
3, 兒童錄音玩具錄音互動產品，為了培養孩子學習的興趣，很多玩具增加了聲音錄音功能，通過簡單又熟悉的聲音記錄，吸引孩子的注意力和興趣。
比如錄制媽媽的哄睡聲音，可以孩子更安穩的睡覺，錄制寶寶自己的聲音播放出來增加產品的新奇感等
4, 相關圖樣：

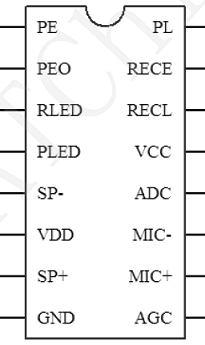

acL1510SY十秒錄音芯片貼片封裝SOP16腳位圖 (供參考)
acL1510SY SOP16 mil150
十秒錄音高品質錄音放音芯片芯片貼片16腳
 |
最常用最常見的硬封裝形式：
貼片腳SOP16封裝
SOP16封裝規格(150Mil)
PIN |
NAME |
1 |
PlayE/onoff |
2 |
PlayEO |
3 |
RecordLed |
4 |
PlayLed |
5 |
PWM1 |
6 |
VDD |
7 |
PWM2 |
8 |
VSS |
9 |
AGC |
10 |
Mic+ |
11 |
Mic- |
12 |
ADC |
13 |
VCC |
14 |
RecordL |
15 |
RecordE |
16 |
PlayL |
|
NAME |
CNName |
Mic- |
麥克風負 |
Mic+ |
麥克風正 |
AGC |
麥克風自動增益控制 |
NC |
空 |
PlayE/onoff |
按一下單次播放，再按停 |
PlayLed |
播放狀態指示燈 |
RecordLed |
錄音狀態指示燈 |
RecordE |
按一下錄，再按停止錄 |
PlayEO |
觸發放一次，不可打斷 |
RecordL |
按住一直錄，松開停 |
PlayL |
按住循環播放 |
VDD2 |
VDD電源 |
VSS |
地級 |
PWM1 |
喇叭1接口 |
VDD1 |
性能優化腳 |
PWM2 |
喇叭2接口 |
SOP16貼片芯片封裝盡寸大小(SOP SIZE):
|
相關資料：
SOP16腳語音芯片/貼片十六腳語音芯片
錄音芯片：通過觸發REC錄音鍵將聲音內容錄音保存下來，并且在錄音完畢后，再觸發PLAY播放鍵播放錄音，并且可以實現重復錄放的一種語音儲存芯片，它包括ADC和DAC兩個過程，都是由芯片本身完成的，包括語音數據的采集、分析、壓縮、存儲、播放等步驟。
ADC=Analog Digital Change 模數轉換 / DAC= Digital Analog Change 數模轉換
主要產品：AC6010-錄音十秒，AC6030-錄音三十秒。
錄音-變音芯片：通過觸發REC錄音鍵將聲音內容錄音保存下來，并且在錄音完畢后，再觸發PLAY播放鍵播放錄音，同時也可以通過內定的程序，對保存的聲音進行變音處理，再通過觸發變音播放鍵來播放變音后的效果聲音，達到男女聲變化，聲音快慢變化，聲音音色變化等功能。
主要產品：AC6013-錄變音十秒（背景音效：致愛麗絲音樂），
AC6033-錄變音三十秒（背景音效：致愛麗絲音樂）。
背景音效獨立播放按鍵：致愛麗絲音樂，高中低音量三擋背景音循環播放。
AC6010,AC6030,AC6013,AC6033由同一顆芯片開發的標準產品系列，價格相同。功能不同罷了。AC6010-十秒錄音效果最佳，比特率采樣率較高。AC6033-30秒背景音錄放芯片，相對來說比特率采樣率稍低。但是整個產品系列都已經達到了16位24K采樣率以上的聲音高品質。
更多錄音芯片資料，請?jiān)L問環芯半導體公司網站錄音芯片：/錄音芯片
錄音芯片AC60系列產品（16位）：AC6010-錄音十秒，AC6030-錄音三十秒。 AC6013-錄變音十秒（背景音效：致愛麗絲音樂），
AC6033-錄變音三十秒（背景音效：嘀嘀滴滴音效）。
mp3藍牙主控錄音芯片AC63系列產品（32位）：AC6320-錄音二十秒，AC6360-錄音六十秒。 AC6323-錄變音二十秒（背景音效：致愛麗絲音樂）， AC6363-錄變音六十秒（背景音效：嘀嘀滴滴）。
